machine.Pinの使い方と引数【Pico 2W/MicroPython】

Pico 2W のシリーズを読んでいると、こんなコードが突然出てきます。

from machine import Pin

LED_PIN = 16
led = Pin(LED_PIN, Pin.OUT)Code language: JavaScript (javascript)

「machine って何？」「Pin の後ろの 16 や OUT は何を意味する？」——最初は謎に見えます。

コピペすれば動くので、意味を調べずそのまま進んでしまいがちです。

でも引数の意味が分かると、ピン番号を変えるだけで自由に応用できます。

この記事では machine.Pin の仕組みと引数3つを、順番に解説します。

シリーズで書いてきたコードの「なぜそう書くのか」が、ここで繋がります。

---

machine.Pin とは？【MicroPython の machine ライブラリ】

machine ライブラリとは

machine は、MicroPython に最初から入っているライブラリです。

GPIO（汎用入出力ピン）や ADC（アナログ-デジタル変換）を操作する命令が入っています。

コードの冒頭には from machine import Pin と書きます。

「machine ライブラリから Pin だけ取り出して使う」という意味です。

これを書かないと Pin() が使えません。

from machine import Pin  # machine ライブラリから Pin クラスを読み込むCode language: PHP (php)

import machine と書く方法もあります。

その場合は machine.Pin(16, machine.Pin.OUT) のように machine. を頭につけます。

どちらでも動きますが、シリーズでは from machine import Pin を使っています。

Pin クラスの役割

Pin は、Pico 2W の GPIO ピンを操作するためのクラスです。

「クラス」という言葉が難しければ「ピンを扱うための道具セット」とイメージしてください。

Pin() でピンオブジェクトを作ると、そのピンに「電圧を出す」「電圧を読む」といった操作ができます。

変数名（led や switch）が、そのピンの「名前札」になります。

以降はその変数を通じてピンを操作します。

---

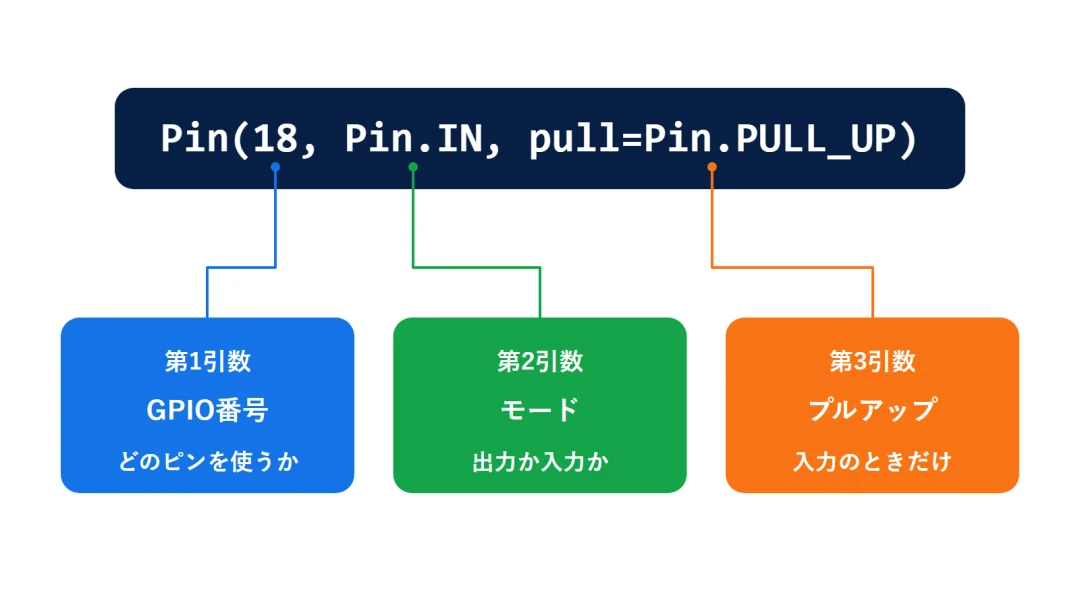

machine.Pin の引数【3つだけ覚えればOK】

Pin() には複数の引数がありますが、シリーズで使うのは以下の3つだけです。

Pin(GPIO番号, モード)              # 出力ピンの基本形
Pin(GPIO番号, モード, pull=設定)   # 入力ピンに追加するCode language: PHP (php)

第1・第2引数は必須です。

第3引数は入力ピンで使うときだけ追加します。

LED などの出力ピンには不要です。

---

GPIO番号の指定方法（第1引数）

GPIO番号と物理ピン番号の違い

Pico 2W のピンには番号が2種類あります。

• 物理ピン番号：ボードの端から順番に数えた番号（1〜40）
• GPIO番号：マイコンの信号線につけられた番号（GP0〜GP28など）

コードで指定するのは GPIO 番号です。

Pin(16, Pin.OUT) の 16 は「GPIO 16番のピン」を意味します。

物理ピンの16番とは別の場所にあるので、混同しないよう注意してください。

Grove Base Hat を使っている場合、コネクタに「D16」「D18」「A0」と印刷されています。

この数字が GPIO 番号に対応しているので、コネクタに書かれた番号をそのままコードに書けば大丈夫です。

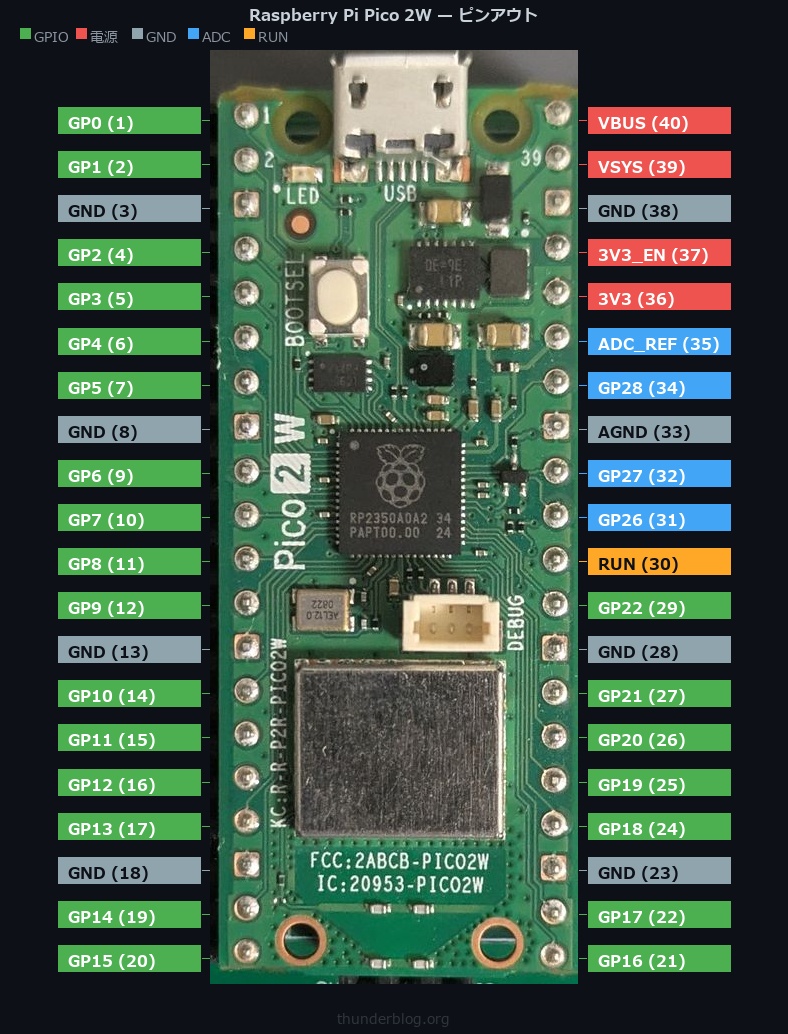

ピンアウト図で確認する

「GPIO 16番がどのコネクタか」を確認するには、ピンアウト図が便利です。

公式のピンアウト図は「Raspberry Pi Pico 2 datasheet」で検索すると PDF が入手できます。

ただし公式図は情報が多くて見づらい場合があります。

Grove Base Hat を使うなら、コネクタと GPIO 番号の対応さえ分かれば十分です。

上のピンアウト図で、使いたいコネクタの番号を確認してください。

定数で宣言してわかりやすく書く

GPIO 番号をコードに直接書く（マジックナンバー）と、後で見たときに何のピンか分かりにくくなります。

# マジックナンバーの例（何のピンか分かりにくい）
led = Pin(16, Pin.OUT)Code language: PHP (php)

シリーズでは、ピン番号を定数として先に宣言しています。

# 定数宣言の例（名前で役割が伝わる）
LED_PIN = 16
led = Pin(LED_PIN, Pin.OUT)Code language: PHP (php)

LED_PIN = 16 と書くことで「このピンは LED 用」と名前で伝わります。

別のピンに変えたいときも、数字を1か所変えるだけで済みます。

変更ミスが減り、コードが長くなるほど、この宣言の効果が大きくなります。

---

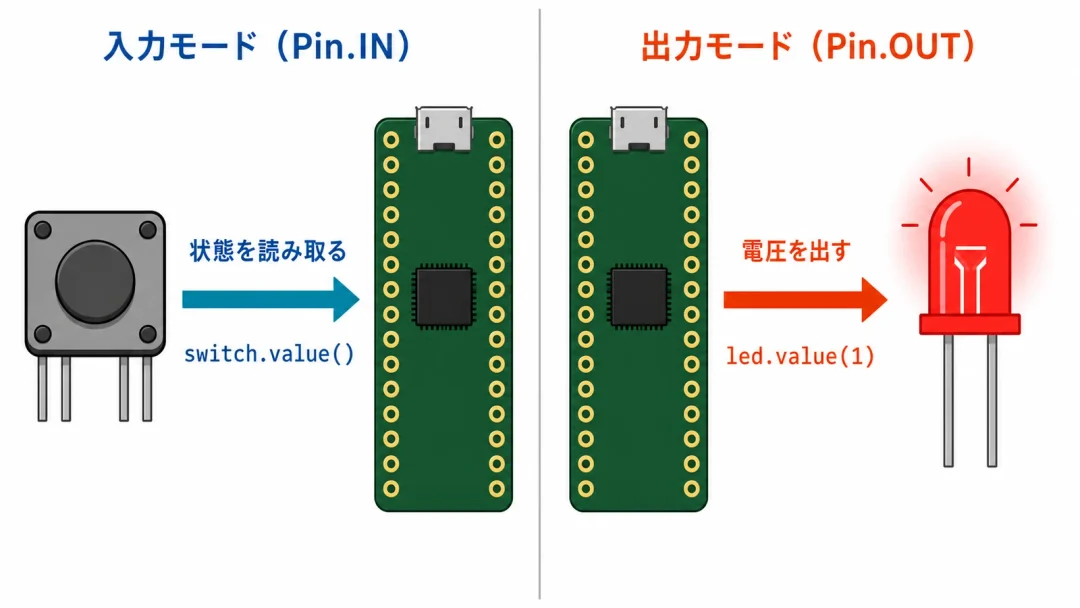

出力・入力モードの設定【Pin.OUT / Pin.IN】

出力モード（Pin.OUT）：LEDを光らせる

Pin.OUT を指定すると、そのピンが「出力モード」になります。

プログラムからピンに電圧を出して、外部の部品（LED など）を動かすときに使います。

LED_PIN = 16
led = Pin(LED_PIN, Pin.OUT)  # GPIO16 を出力モードに設定

led.value(1)  # 電圧を出す（HIGH → LED 点灯）
led.value(0)  # 電圧を止める（LOW → LED 消灯）Code language: PHP (php)

led.value(1) でピンの電圧が HIGH（電圧が高い状態）になります。

led.value(0) では LOW（電圧が低い状態）になります。

LED はこの電圧の変化に反応して点灯・消灯します。

Raspberry Pi Pico 2Wの環境構築とLチカ【第2回IoT電子工作】

前回の第1回記事では、Raspberry Pi Pico 2Wの基本的な特徴と必要な機材について解説しました。 https://thunderblog.org/electronic_work/rasp ...

入力モード（Pin.IN）：ボタンを読み取る

Pin.IN を指定すると、そのピンが「入力モード」になります。

外部の部品（ボタンなど）の状態をプログラムで読み取るときに使います。

SW_PIN = 18
switch = Pin(SW_PIN, Pin.IN)  # GPIO18 を入力モードに設定

state = switch.value()  # ピンの状態を読み取る（0 か 1 が返る）Code language: PHP (php)

出力は「書き込む（led.value(1)）」、入力は「読み取る（switch.value()）」です。

第3回のボタン制御が、この入力モードの実践でした。

入力ピンを使う場合は、次のセクションで解説するプルアップの設定も合わせて行います。

---

プルアップの設定方法【Pin.PULL_UP とは？】

プルアップが必要な理由

入力ピンにボタンを接続するとき、プルアップまたはプルダウンの設定が必要です。

ここでは簡単におさらいします。

Raspberry Pi Pico 2Wでボタン入力・LED制御【第3回IoT電子工作】

第3回 IoT電子工作入門講座 RaspberryPi Pico 2Wでボタン入力・LED制御動画はこちら https://youtu.be/gZcQWe1X1FU?si=qtHp0hmu1m_js9 ...

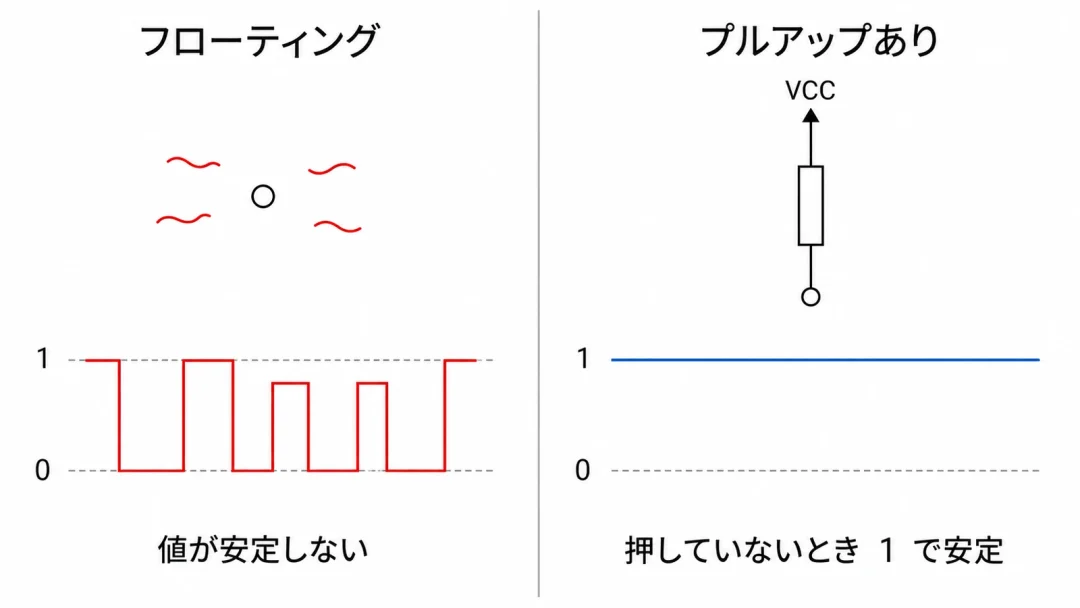

ボタンを押していないとき、入力ピンはどこにもつながっていない「フローティング（浮いた状態）」になります。

フローティングの状態では電圧が不安定になり、プログラムが意図しない値を読み取ることがあります。

ボタンを触っていないのに LED が点滅したり、値が 0 と 1 を繰り返したりする誤動作が起きます。

プルアップとは、入力ピンを抵抗を通して VCC（電源電圧）側につないでおく仕組みです。

VCC はマイコンに供給される電源電圧を指し、Pico 2W では 3.3V です。

入力ピンが常に電源側へ引き上げられる（pull up）ため、どこにもつながっていない状態がなくなります。

プルアップを設定すると、ボタンを押していないとき HIGH（1）に、押したとき LOW（0）に安定します。

この「安定した基準値」があることで、ボタンの状態を正しく読み取れます。

Pin.PULL_UP の書き方と使用例

pull=Pin.PULL_UP を第3引数に追加するだけです。

SW_PIN = 18
# 入力モード＋プルアップを設定
switch = Pin(SW_PIN, Pin.IN, pull=Pin.PULL_UP)

state = switch.value()  # 押していないとき 1、押したとき 0 が返るCode language: PHP (php)

プルダウンにしたい場合は pull=Pin.PULL_DOWN に変えます。

この場合は押していないとき 0、押したとき 1 になります。

Grove Button は第3回で解説したとおり、押すと HIGH になる回路です。

そのため pull=Pin.PULL_UP を使います。

---

GPIO番号と物理ピン番号を間違えたときの対処法

「コードを書いたのに動かない」という場合、GPIO番号と物理ピン番号の混同が原因のことがあります。

症状：コードは正しく書けているのに、LED が光らない・ボタンが反応しない。

原因：物理ピン番号を GPIO 番号と間違えて指定している。

たとえば物理ピン21番は GPIO 16番に対応します。

ここで Pin(21, Pin.OUT) と書くと、別のピンを操作することになります。

対処：ピンアウト図で「使いたいコネクタ（D16 など）」の GPIO 番号を確認してから、その番号をコードに書きます。

Grove Base Hat なら、コネクタのシルク印刷（基板に印字された文字）がそのまま GPIO 番号です。

コネクタには D16・D18・A0 のように印刷されています。

それをそのまま使うのが、一番間違いが少ない方法です。

---

まとめ：machine.Pin の使い方を3行でおさらい

machine.Pin の引数は3つ、覚えることはシンプルです。

• 第1引数：GPIO 番号（Grove Base Hat のコネクタ表記の数字をそのまま使う）
• 第2引数：Pin.OUT（出力）か Pin.IN（入力）を選ぶ
• 第3引数：入力のときだけ pull=Pin.PULL_UP を追加する

この3つが分かれば、ピン番号を変えるだけで他のピンにも自由に応用できます。

「コピペで動いていたコード」の意味がつかめると、次のステップ（ADC・PWM）もぐっとスムーズに進みます。
